故障现象

直流电机驱动器，故障不明

检测维修

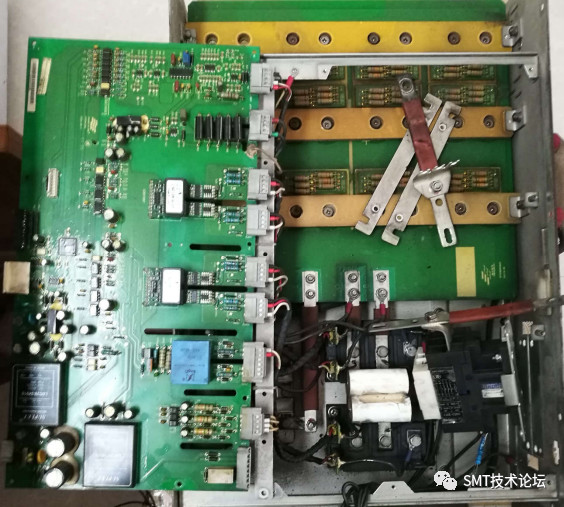

外观检查，没有烧蚀痕迹，使用数字电桥测试电解电容，也并无发现异样，决定通电试机，检测驱动响应。此机低压交流输入供给控制电源，然后整流滤波，两个24V-15V DC-DC 转换器模块转换后得到后级所需电压做控制电源。为了方便起见，可以不使用隔离变压器输入低压交流电源，而在交流电源输入端直接接入 24V 直流电源，因为不管正负，直流电经过整流桥以后，都可以得到方向一致的直流电压。

通电后测试各部分电源电压，15V 输出正常，4 个 IGBT 的 G-S 负压正常。指针万用表 x1Ω 档给驱动光耦 2，3 脚注入电流，6 脚输出电压变化明显，相对应的 IGBT 模块 G-S 转为正压，4 路测试正常。发现机器接直流电机的两根输出线之间并联了接触器的常开触点，不知用于什么目的。接触器的线圈是 380VAC 供电，直接给线圈接入380VAC 电压，触点吸合以后测试触点电阻有 600 多欧姆，显然触点已经损坏。相同型号接触器更换，发给用户试机，反馈机器可以正常工作了。
