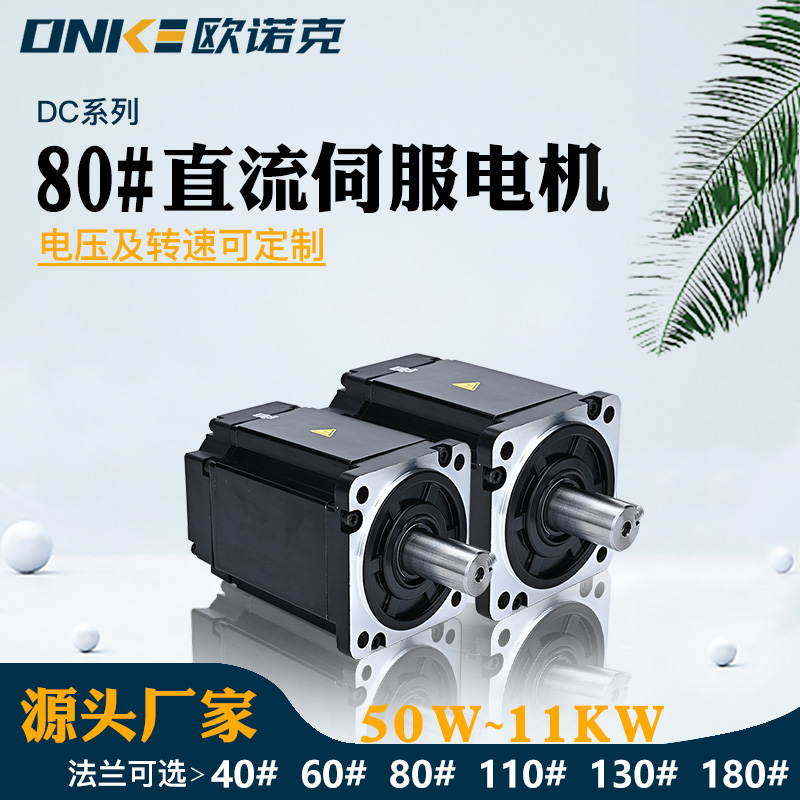

80#直流伺服电机
80#直流伺服电机

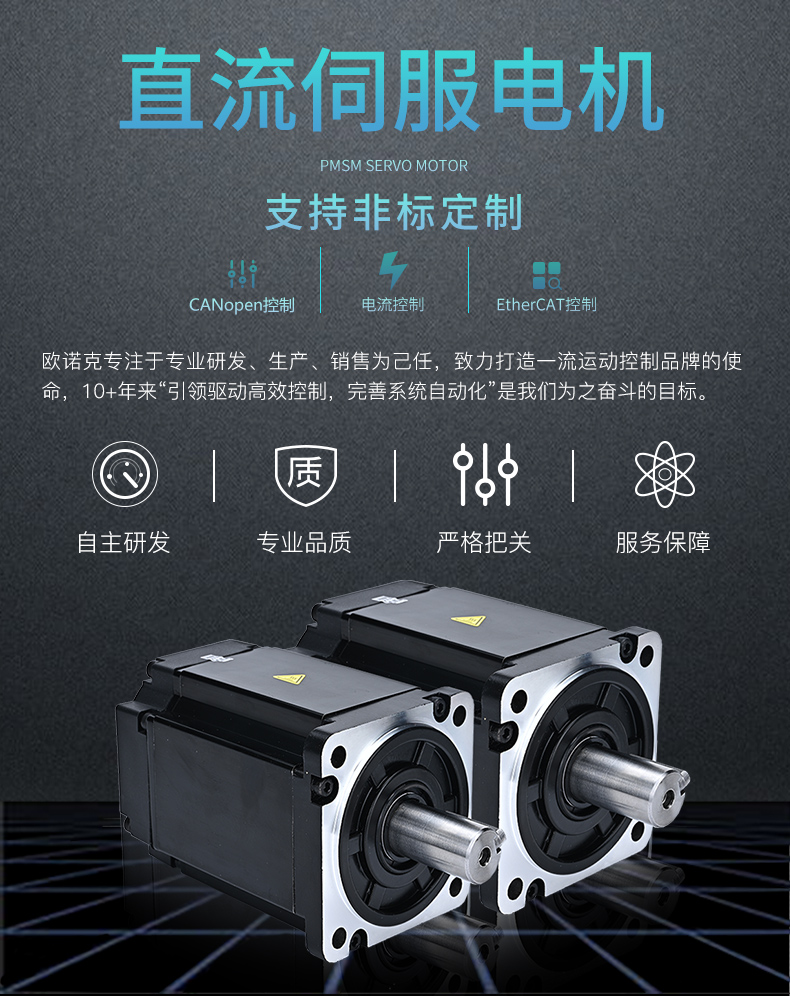

直流伺服电机与相应伺服驱动器装置配套构成的伺服系统,可广泛应用于机床、纺织、塑胶、印染、印刷、建材、包装等领域。

电机由定子、转子、高精度反馈元件(如:光电编码器、旋转变压器等)组成。采用高性能稀土永磁材料形成气隙磁场,采用无机壳定子铁芯,温度梯度大,散热效率高,具有如下特点:

   *结构紧凑、功率密度高、体积小;转动惯量小,响应速度快;
   *超高内禀矫顽力稀土永磁材料;抗去磁能力强;
   *低速转矩脉动小;平衡精度高,高速运行平稳; 噪音低、振动小;

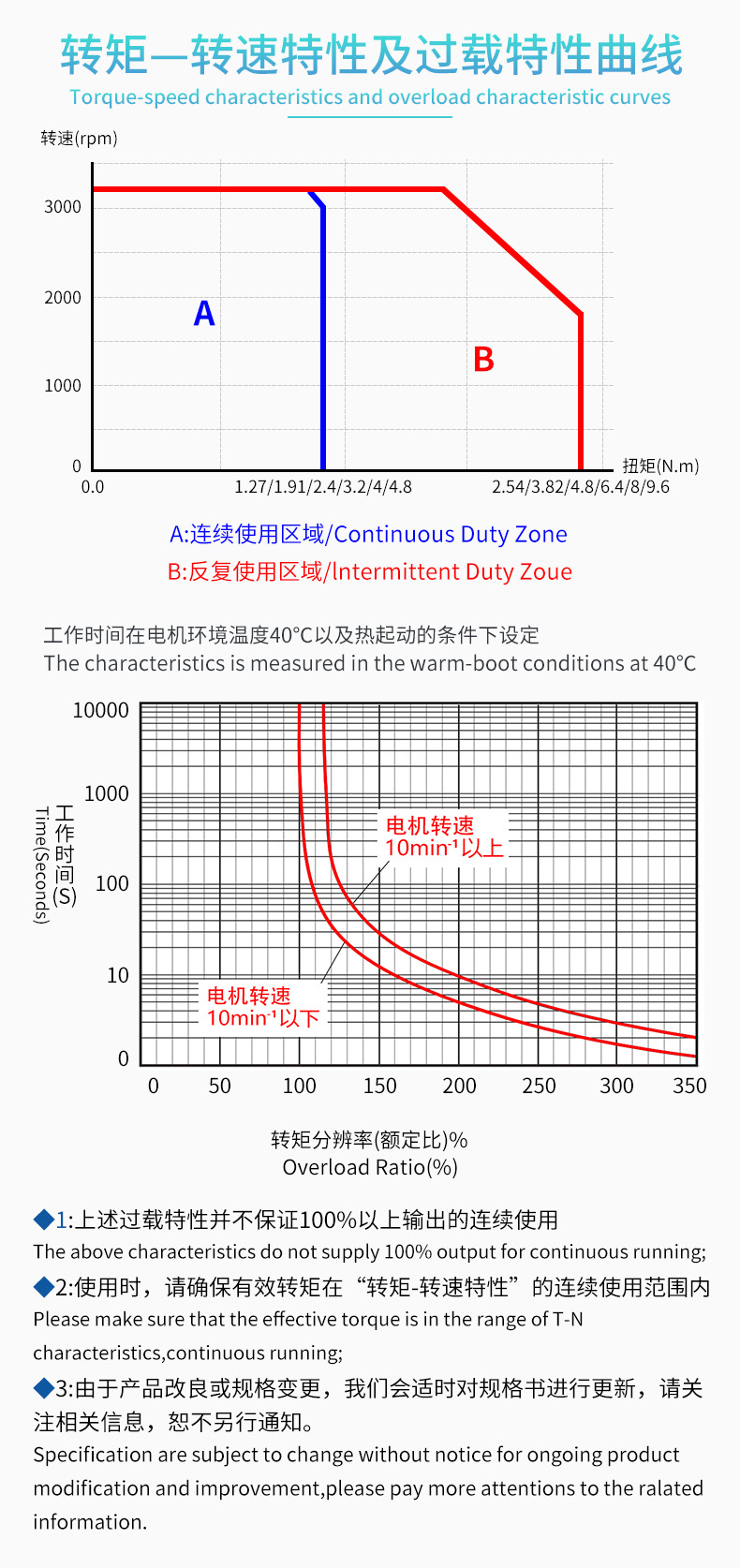

   *峰值转矩达到额定转矩200%,300%
   *电机种类多样(750~1500W,DC24~72,AC220V,带制动器、油封等)
   *高速运行转速可高达5000rpm
   *咨询热线:13538067106/13923720920


欢迎致电邓生:13538067106,咨询和订购

产品详情

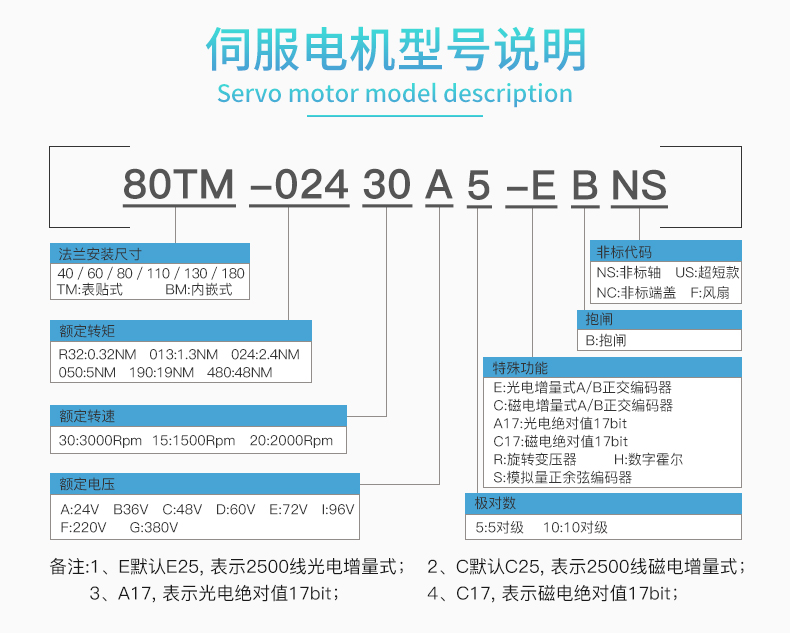

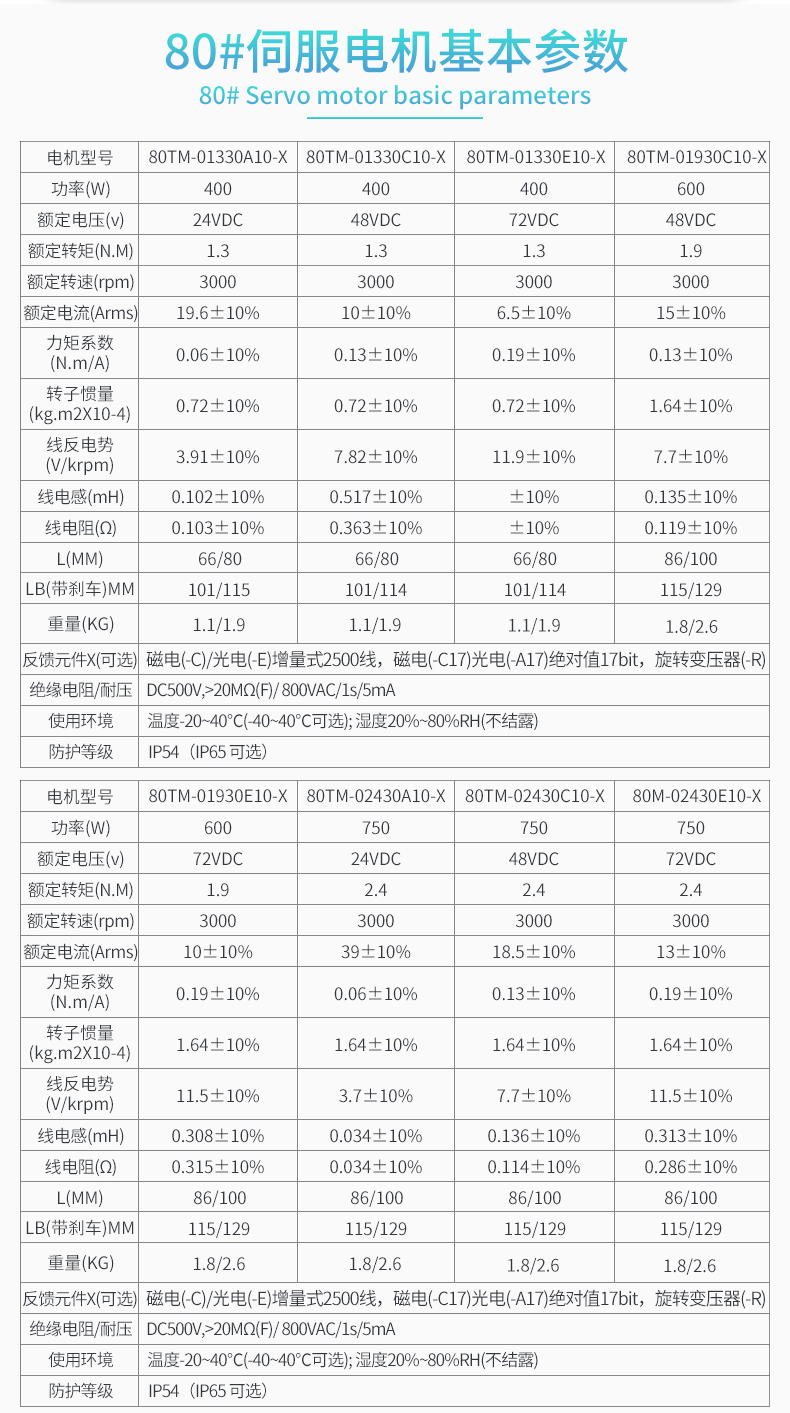

电机型号
80M-02430A5-X 80M-02430C5-X
80M-02430E5-X
80M-03230c5-X 80M-03230E5-X
功率(W)
750
750
750 1000 1000
额定电压(V)
24VDC
48VDC
72VDC
48VDC
72VDC
额定转矩(N.M)
2.4
2.4
2.4
3.2
3.2
额定转速(rpm)
3000
3000
3000
3000
3000
额定电流(A)
40±10%
19.5±10% 13.5±10%
25±10% 17±10%
力矩系数
(N.m/A)
0.06±10%
0.12±10%
0.18±10%
0.13±10%
0.19±10%
转子惯量
(kg.m2X10-4)
1.7±10%
1.7±10%
1.7±10%
2.3±10%
2.3±10%
线反电势
(V/krpm)
3.7±10%
7.5±10%
11±10%
8±10%
11±10%
线电感(mH)
0.12±10%
0.24±10%
±10%
0.2±10%
±10%
线电阻(Ω)
0.0138±10%
0.08±10%
±10%
0.05±10%
±10%

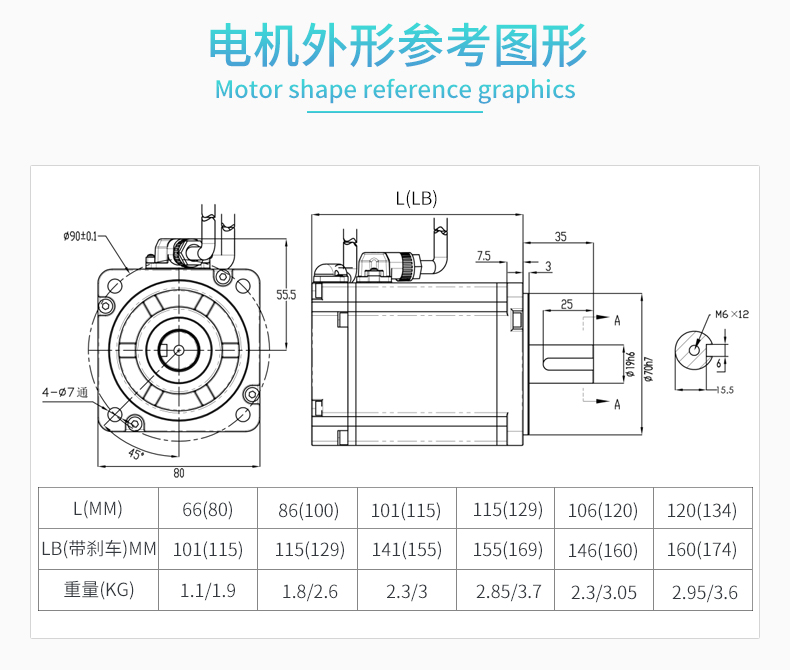

L(MM)
134(121)
120(107)
120(107)
134(121)
134(121)
LB(带刹车)MM
184(175)
160(147)
160(147)
174(161)
174(161)
重量(KG)
2.95/3.6
2.3/2.9
2.3/2.9 2.95/3.6
2.95/3.6












反馈元件(可选)
                                                磁电/光电增量式2500线,绝对值17bit,旋转变压器
绝缘电阻
                                                                   DC500V,>20MΩ(F)
使用环境
                                                       温度-20~45℃,湿度20~80%不结露
防护等级
                                                                            IP65

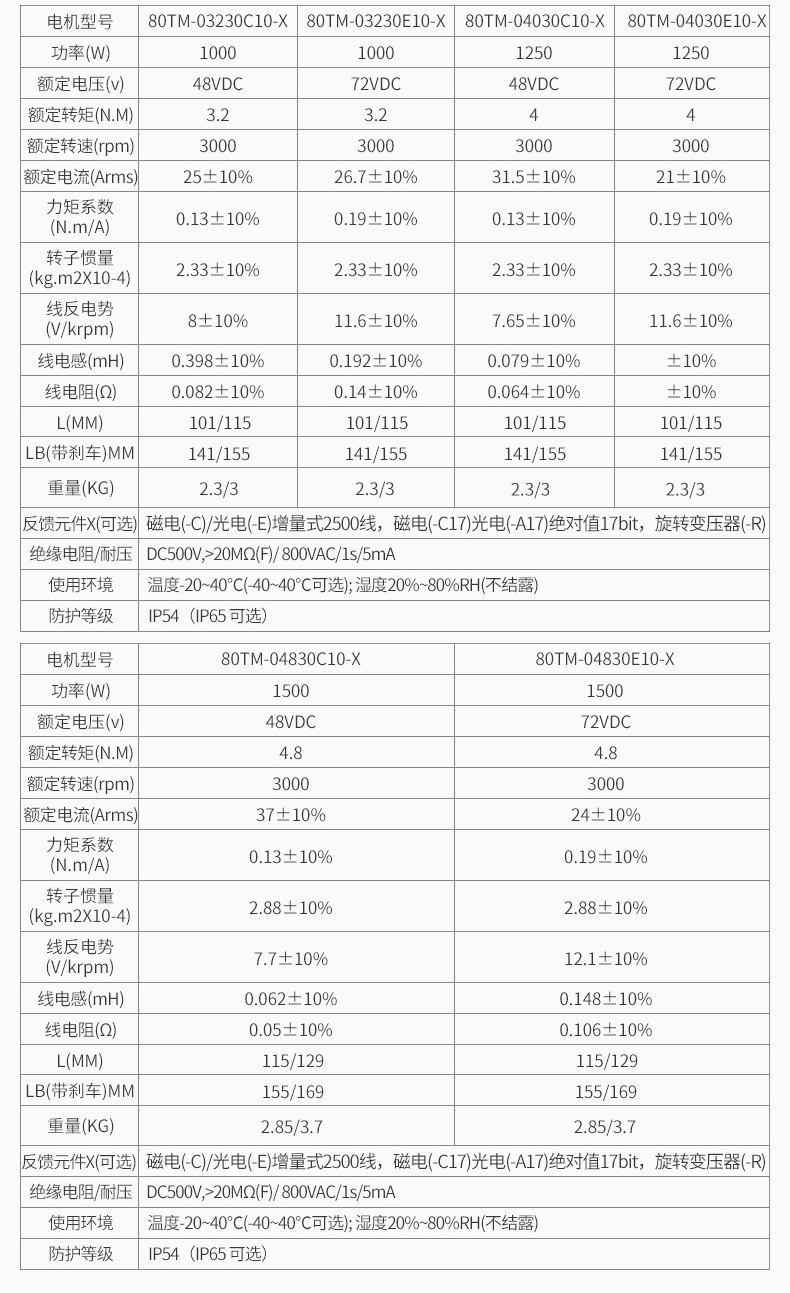

电机型号
   80M-04030C5-X       80M-04030E5-X       80M-04830C5-X       80M-04830E5-X
功率(W)
1250
1250 1500 1500
额定电压(v)
48VDC
72VDC
48VDC
72VDC
额定转矩(N.M)
4
4
4.8
4.8
额定转速(rpm)
3000
3000
3000
3000
额定电流(A)
32±10%
22±10%
42±10%
30±10%
力矩系数
(N.m/A)
0.14±10%
0.18±10%
0.11±10%
0.17±10%
转子惯量
(kg.m2X10-4)
2.8±10%
2.55±10%
2.4±10%
3.4±10%
线反电势
(V/krpm)
7.15±10%
10.5±10%
6.8±10%
10.5±10%
线电感(mH)
0.12±10%
0.12±10%
±10%
±10%
线电阻(Ω)
0.033±10%
0.033±10%
±10%
±10%
LMM
174(165)
174(165)
174(165)
174(165)
LB(带刹车)MM
215(205)
215(205)
215(205)
215(205)
重量(KG)
/
/ /
/
反馈元件(可选)
                                                            光电增量式2500线/绝对值17bit/旋转变压器
绝缘电阻
DC500V,>20MΩ(F)
使用环境
温度-20~45℃,湿度20~80%不结露
防护等级
IP65



电机型号
80M-02430F5-X 80M-03230F5-X 80M-04030F5-X 80M-04830F5-X
功率(W)
750
1000 1250 1500
额定电压(v)
220VAC
220VAC
220VAC
220VAC
额定转矩(N.M)
2.4
3.2
4
4.8
额定转速(rpm)
3000/5000
3000/5000
3000/5000
3000/5000
额定电流(A)
4.5±10%
5.5±10%
9±10%
42±10%
力矩系数
(N.m/A)
0.58±10%
0.60±10%
0.43±10%
0.11±10%
转子惯量
(kg.m2X10-4)
1.71±10%
2.15±10%
2.15±10%
3.4±10%
线反电势
(V/krpm)
35.3±10%
43.4±10%
28.2±10%
6.8±10%
线电感(mH)
5.2±10%
4±10%
±10%
±10%
线电阻(Ω)
1.4±10%
1±10%
±10%
±10%
LMM
120(107)
134(121)
174(165)
174(165)
LB(带刹车)MM
160(147)
174(161)
215(205)
215(205)
重量(KG)
2.3/2.9
2.95/3.6
/
/
反馈元件(可选)
                                                              光电增量式2500线/绝对值17bit/旋转变压器
绝缘电阻
DC500V,>20MΩ(F)
使用环境
温度-20~45℃,湿度20~80%不结露
防护等级
IP65
